电磁兼容EMC(Electromagnetic Compatibility)的定义：装置能在身处的电磁环境中正常工作而本身产生的电磁干扰不影响环境中其他装置的正常工作。

EMC包括电磁干扰（EMI）和抗电磁干扰（EMS）两个部分。

EMI测试

电磁干扰(EMI，electromagnetic interference): 由电磁骚扰引起的设备、传输通道或系统的性能降级。EMI测试结果以是否达到某个限制要求为准则。

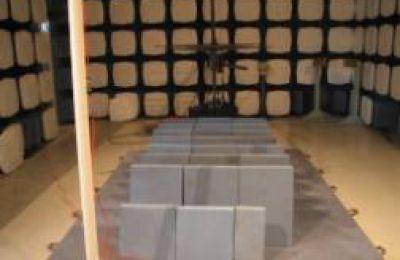

1. 辐射发射RE（Radiated Emission）

测试通过空间传播的电磁能量，辐射发射的限值是在30MHz到1GHz频率范围内规定的，它保证了设备不会干扰到附近运行的系统。

2. 传导发射CE（  Conducted Emission）

测试沿电源线、控制线或信号线传播的电磁能量，传导发射标准的限值规定了150KHz到30MHz的频率范围内通过与系统连接的电缆（电源线、信号线等）耦合的传导干扰。

EMI测试能力为

1、传导发射测试  Conducted Emission Test

2、辐射发射测试  Radiated Emission Test

3、干扰功率测试  Power Interference Test

4、非连续干扰测试  Discontinuous Disturbances Test

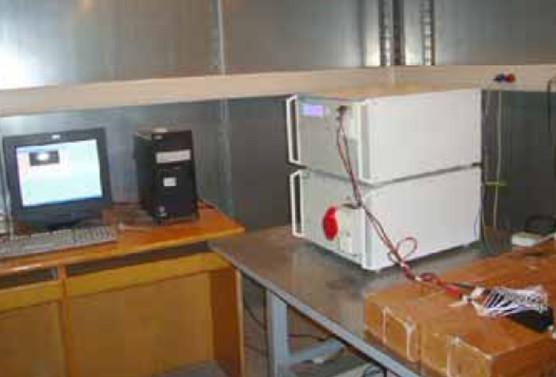

5、电流谐波测试  Harmonics Current Test

6、电压闪爍测试  Flicker Test

EMS测试

电磁敏感度 (EMS ，electromagnetic susceptibility): 在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降级的特性。

1. 辐射敏感度试验RS（Radiated Susceptibility）：

测试被试设备对空间电磁骚扰的抗扰性。

2. 工频 磁场辐射敏感度试验PMS （Power  frequency  magnetic susceptibility）

 检验电子电气产品对工频磁场的抗扰性。

3. 射频场感应的传导敏感度CS （Conducted susceptibility）

测试被试设备对沿电源线、控制线或信号线传输的电磁能量的敏感度。

4. 电快速瞬态脉冲群抗扰度EFT /B（Electrical fast transient burst）

模拟对电感性负载的切换（如继电器、接触器）；对高压开关的切换（如真空开关、六氟化硫）设备的干扰。放电波形为5ns/50ns（上升沿5ns，半波时间50ns）的脉冲串，脉冲串持续时间15ms，脉冲周期为300ms。特点是上升时间快、持续时间短、能量低，但有较高的重复频率。

5. 浪涌抗扰度SURGE

模拟电网中的故障；雷击（直接或间接）对设备的干扰,，电网中的开关操作。放电波形为开路电压1.2us/50us、短路电流8us/20us的脉冲。 特点是上升时间慢（相对EFT/B）、持续时间较长、能量大。

6. 电压跌落与中断抗扰度DIP/interruption

模拟由低压、中压或高压网络中的故障所造成（短路或接地故障）的电压瞬时跌落和中断；以及由连接到电网的负荷连续变化引起的电压变化。

7. 电力线感应/接触（Power induction/contact）

模拟室外信号线与电力线距离过近或接触故障。

8. 静电放电抗扰度ESD（Electrostatic discharge）

模拟操作人员或物体在接触设备时的放电以及人或物体对邻近物体的放电。

EMS试验，其性能判据可分为四个等级：

A级：试验中性能指标正常；

B级：试验中性能暂时降低，功能不丧失，试验后能自行恢复；

C级：功能允许丧失，但能自恢复，或操作者干预后能恢复；

R级：除保护元件外，不允许出现因设备（元件）或软件损坏或数据丢失而造成不能恢复的功能丧失或性能降低。

EMS测试能力：

1、EN 61000-4-2 静电放电测试  (ESD)

2、EN 61000-4-3 辐射抗扰度测试  (Radiated Immunity)

3、EN 61000-4-4 电快速瞬变脉冲群抗扰度测试  (EFT/Burst)

4、EN 61000-4-5 雷击浪涌抗扰度测试  (Surge)

5、EN 61000-4-6 传导抗扰度测试  (Conducted RF)

6、EN 61000-4-8 工频磁场抗扰度测试  (Power Frequency Magnetic)

7、EN 61000-4-11 电压跌落、短时中断和变化抗扰度测试 (Voltage Dips, Interruptions and Variation)
